[GIS] 수치지도 DXF 파일 다운로드 및 사용하기 ( 국토정보플랫폼 통합지도 검색 )









오늘은 국토정보플랫폼 통합지도 검색을 통해 DXF파일을 다운로드 하여, QGIS에서 레이어를 생성해보도록 하겠다.

( 국토정보플랫폼의 정사영상( .tif )를 사용하기 위한 선행작업이라고 생각하자. )



1. 국토정보플랫폼 접속 및 로그인

링크를 클릭하여 국토정보플랫폼에 접속한 뒤, 회원가입 및 로그인을 해주도록 하자.



2. 국토정보맵 메뉴의 통합지도 검색을 눌러 통합지도로 이동

통합지도검색 클릭



1. 원하는 지도 검색 ( 나같은 경우는 창원070 정사영상을 다운 받아, 좌표계를 얻을 예정이기에 창원070을 검색함)

2. 목록에서 지도(창원070) 클릭

3. 수치지형도(DXF)선택

4. 체크박스 체크한 뒤, 다운로드 클릭후 진행



다운로드 완료

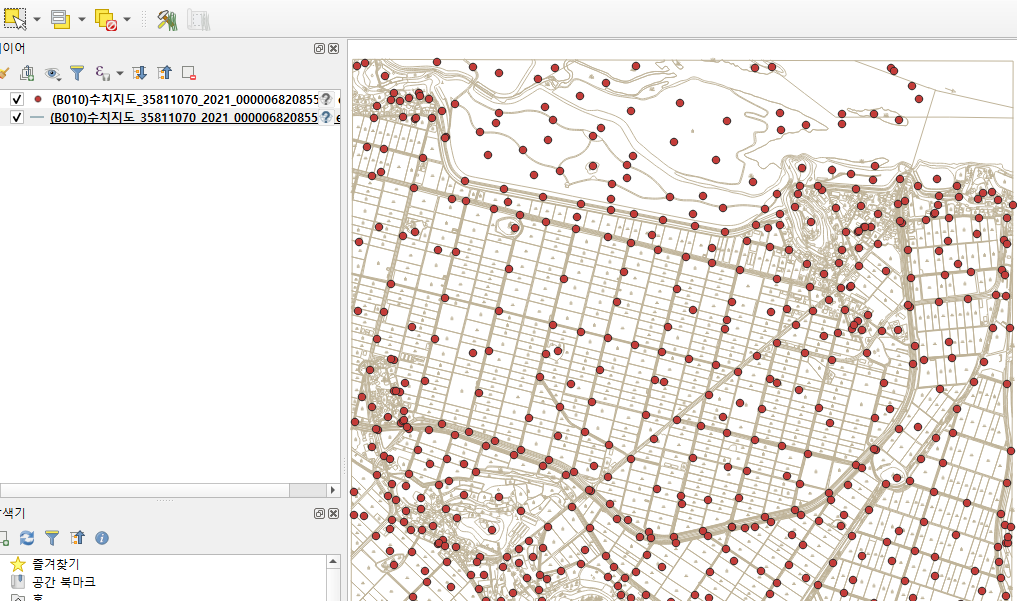

3. dxf파일은 QGIS레이어 패널에 추가



그냥 다운로드 한 dxf파일을 레이어 패널에 드래그만 해주면 된다.



4. 좌표계 설정



그룹 좌표계 설정 클릭

( 나는 그룹으로 묶었지만, 하나하나 해줘도 된다. 그룹으로 묶고싶으면 레이어 패널에서 마우스 우클릭 후,

그룹을 추가하고, 2개의 레이어을 드래그 해서 넣어주기만 하면 된다. )

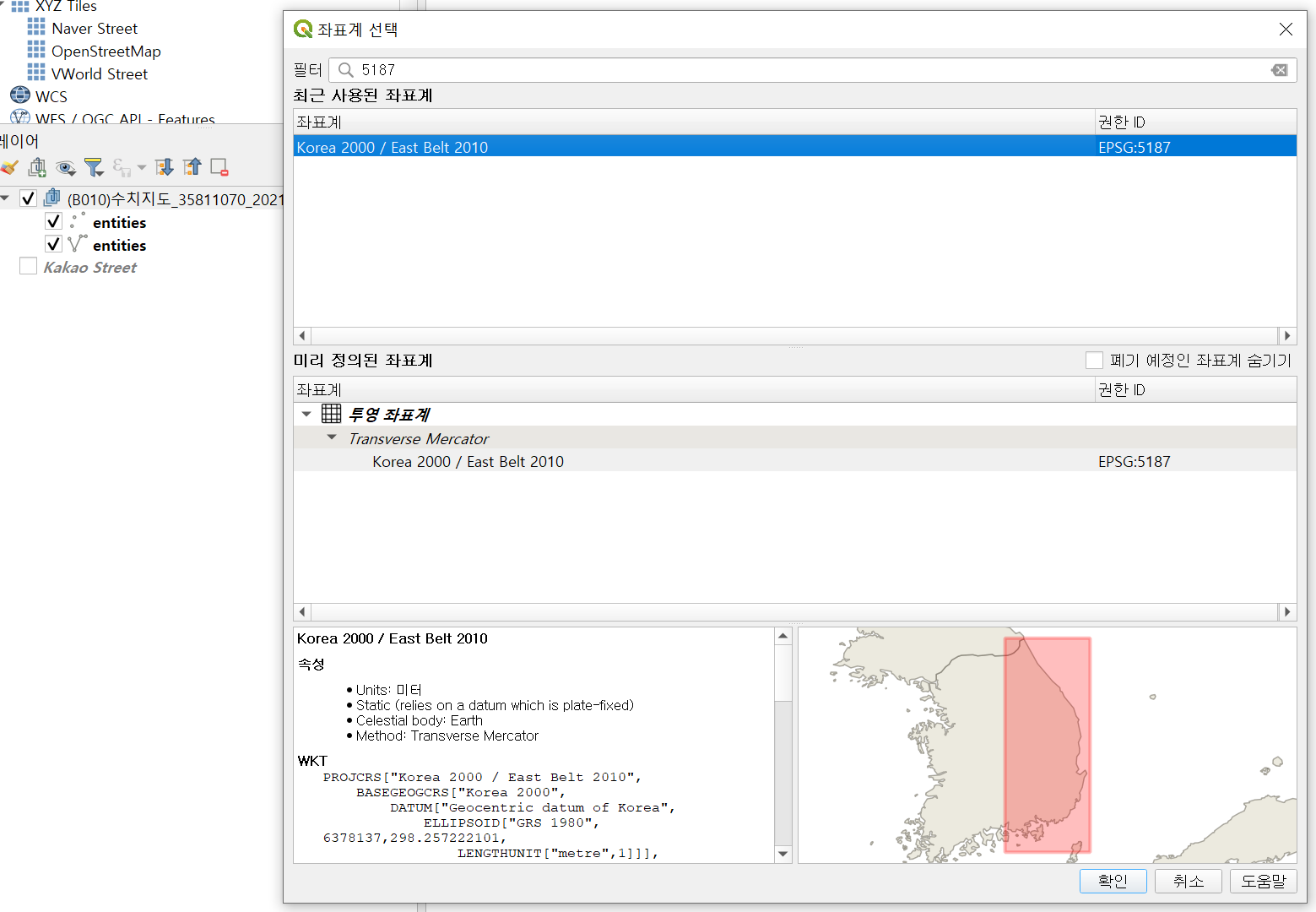

좌표계 설정은 5187로 해주었다.



EPSF:5187 설정



그럼 이제 카카오맵 지도를 추가해서 잘되었는 지 확인해보도록 하자.

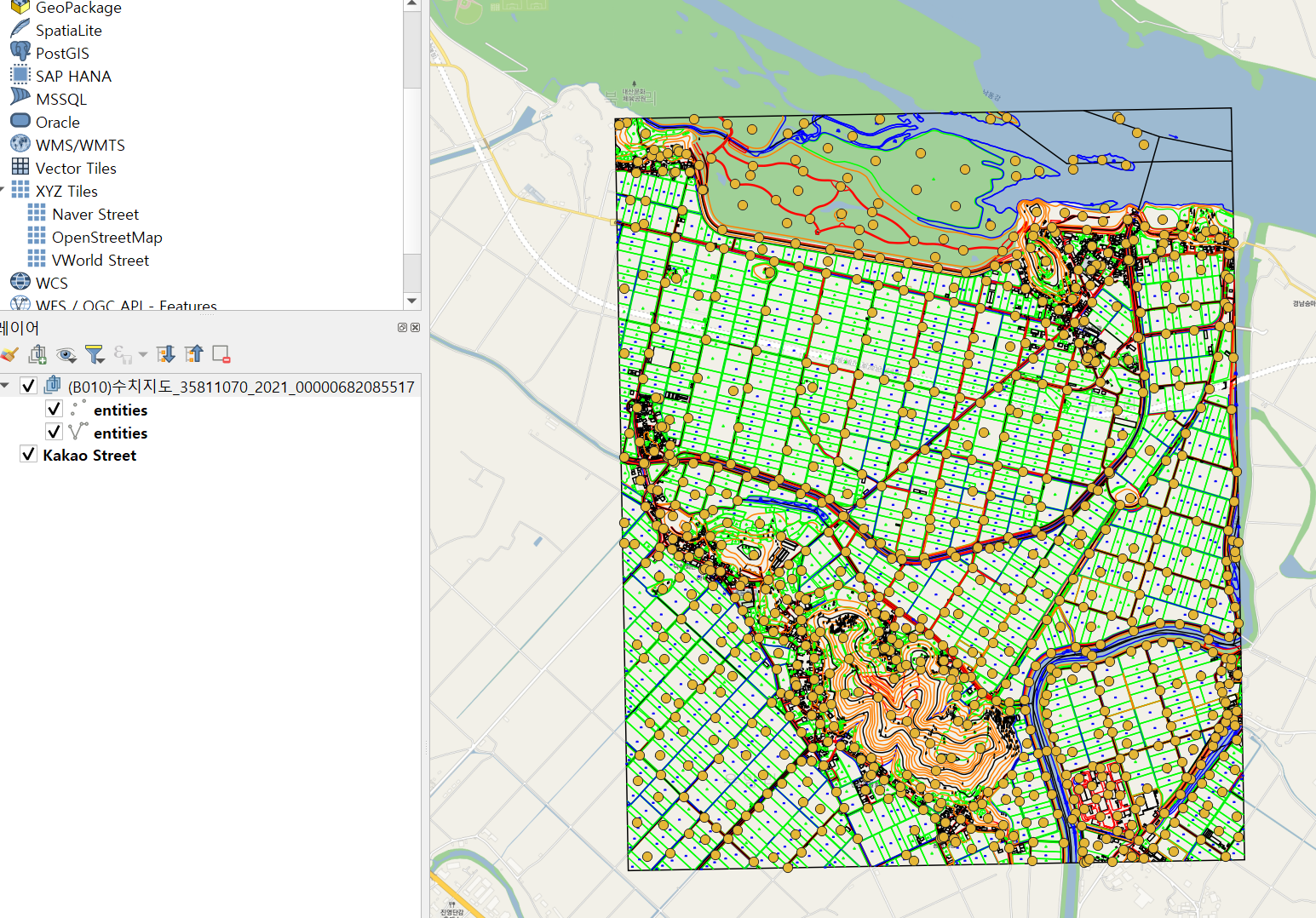

kakao street 추가



지도를 추가해서 레이어와 비교해보니 대충 맞다.

이렇게 레이어를 맞춰놓으면 후에 좌표계나, 공간범위가 필요할 때 해당 레이어 속성정보에서 추출할 수 있다.



공간범위/좌표계 정보





이 글을 정리한 이유는 국토정보플랫폼에서 제공하는 정사영상(.tif)는

공간데이터(좌표/공간범위)를 포함하고 있지 않아 지도 위에 레이어 형태로 출력할 수가 없다.



그래서 정사영상을 지도위에 알맞은 좌표에 뿌려주기 위해

해당 정사영상의 dxf파일을 통해 공간데이터를 추출 할 수 있도록 설정하는 것을 정리해보았다.
