[EXERD]데이터베이스 테이블 import 하는 방법







테이블간의 관계를 편하게 볼 수 있는 EXERD라는 툴이 있다.

오늘은 이 EXERD툴에 DB를 연동하여 테이블들을 가져오는 것을 정리해보려 한다.







1. 리버스 엔지니어링 선택

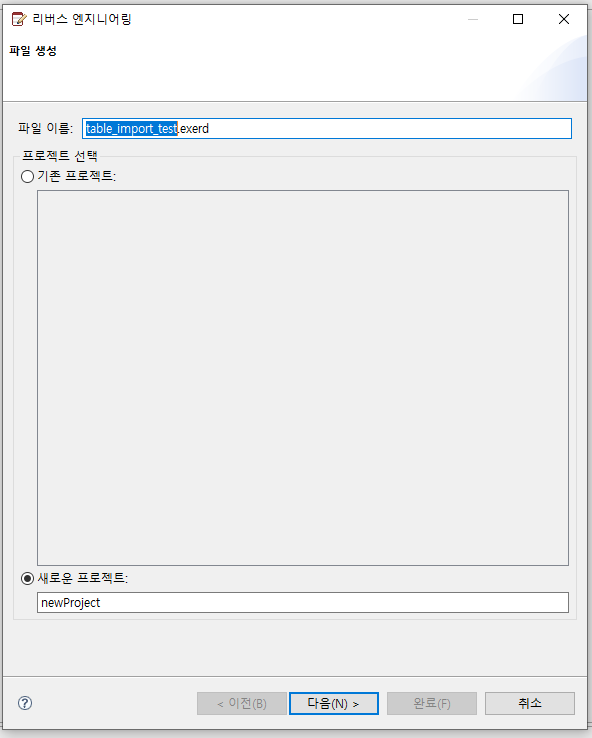

2. 파일명 입력후 다음





3. [설정 관리]를 통해 DB커넥션 설정



연결테스트후, 완료버튼 클릭





여기서



1) [파일선택] 버튼을 눌러 자신이 연동하려는 DB의 .jar파일을 추가한다.

2) DB커넥션 정보를 입력한 후, 연결테스트를 하고 연결이 잘되면 완료 버튼을 눌러 끝낸다.



.jar파일 같은 경우에는 자신이 프로젝트에 쓰고 있다면 maven 폴더에 찾아가면 있을테고, 없다면

그냥 구글링해서 다운로드 받도록 하자.







나는 그냥 기본설정인 "스키마별로 다이어그램들을 생성"으로 선택했다.

( 자신의 로컬에 설치 된 DB 버전이 EXERD에서 지원하는 버전인지 확인 하도록 하자. 아니면 오류 뜸 )

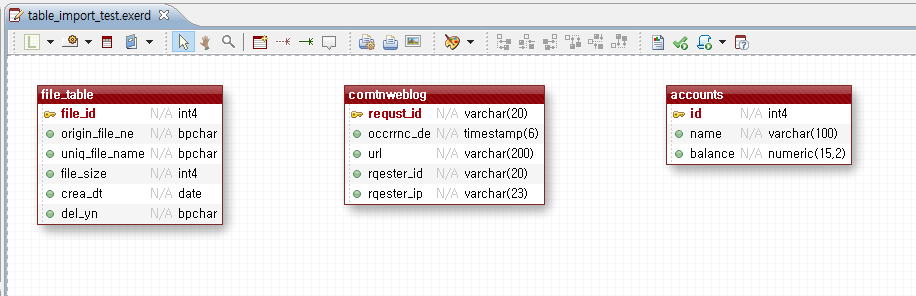

연동 완료





짠 이렇게 해당 DB에 있는 테이블들을 제대로 가져왔다.

테이블들간의 관계를 한눈으로 볼 수 있으니 참 편리한 툴이다. DB까지 쉽게 연동이 되고..
